水導激光加工中可以控制的技術指標及其相互間的影響

發布日期：2025-11-21 11:10 ????瀏覽量：

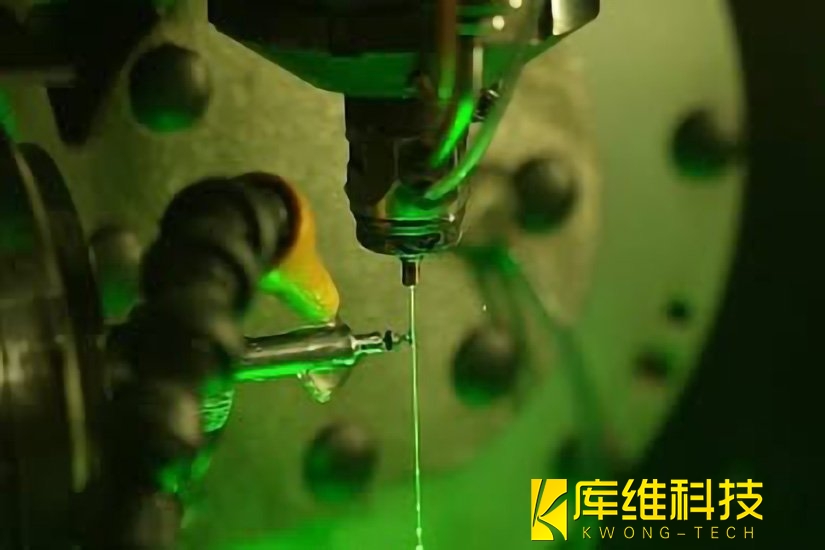

在精密制造領域，水導激光加工技術憑借其無熱影響區、高精度和環保特性，已成為航空航天、半導體及醫療器械制造的核心工藝之一。這項融合了激光能量與高壓水射流的創新技術，通過將激光束耦合到直徑僅30-80μm的高速水束中，實現了傳統加工工藝難以企及的微米級精度。

一、水導激光加工的核心技術指標

1、激光波長與功率密度

激光波長是決定能量傳輸效率的關鍵參數。水對激光的吸收系數隨波長變化顯著：紫外波段（355nm）吸收率高但傳輸損耗大，適合微結構加工（如微孔、微槽）；綠光波段（532nm）吸收率適中，兼具加工精度與效率，是水導激光的標準光源；紅外波段（1064nm）吸收率低，更適合長距離傳輸，適合深孔鉆削（深徑比≥20）和大尺寸工件加工。

功率密度則直接影響材料去除速率與熱效應。低功率密度（如36MW/cm²）適用于長水束傳輸，能量損耗穩定；高功率密度（410MW/cm²）需配合短水束以減少非線性損耗，否則會導致傳輸效率驟降（從70%降至60%）。

2、水束（噴嘴）直徑與流速穩定性

水束直徑通過噴嘴結構控制，典型范圍為25-100μm。直徑減小可提升切割精度（切口寬度低至27μm），但過細會導致水流斷裂風險增加。實驗表明，30μm適合微細結構加工（如半導體晶圓劃切），而80μm則適用于高效去除材料。流速穩定性依賴高精度齒輪泵與蓄能器組合，需將水壓波動控制在±0.1bar內，否則會引發折射率波動，降低全反射效率。

3、噴嘴材料與耦合結構

噴嘴材料（藍寶石或金剛石）直接影響水射流穩定性。藍寶石噴嘴可在50-800bar壓力下長期使用，且無需頻繁更換。耦合結構需優化光學窗口與水束入射角，確保激光以全反射臨界角（通常≥42°）進入水射流，避免能量泄漏。

二、技術指標間的相互作用與影響

1、激光波長與水束長度的協同

紅外激光（1064nm）因低吸收特性，可支持更長水束傳輸（>100mm），適合大尺寸工件加工；綠光激光（532nm）可實現80-120mm穩定水束傳輸，平衡了傳輸距離與能量密度，適用于中等深度微細加工（如半導體晶圓切割、碳化硅管材加工）；紫外激光（355nm）則需縮短水束長度以減少能量損耗，更適用于微結構加工。
