光學玻璃加工：水導激光如何實現亞微米級裂紋控制？
發布日期：2025-10-17 10:26 ????瀏覽量：
光學玻璃作為高透光性、低色散的關鍵材料，廣泛應用于顯微鏡、激光器、內窺鏡等高端設備。但其硬脆特性導致傳統機械加工易產生微裂紋，熱切割技術則因熱應力導致材料性能劣化。水導激光技術的出現，通過“水射流導光+冷卻”的協同機制，實現了光學玻璃加工中亞微米級裂紋的精準控制，成為行業突破性解決方案。
一、傳統光學玻璃加工的“裂紋之困”

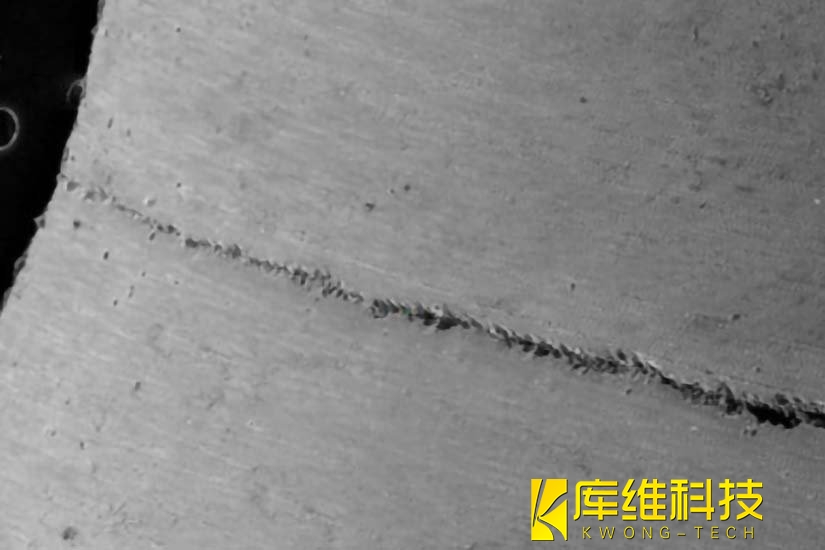

光學玻璃的主要成分為二氧化硅，具有高硬度、低導熱性的特性。傳統機械加工中，磨料與玻璃表面的摩擦會產生局部高溫，冷卻后因熱膨脹系數差異引發應力集中，形成微裂紋；而激光加工雖無接觸，但高能量激光脈沖會使材料瞬間汽化，蒸汽反沖力易剝離表層，形成“激光誘導裂紋”，裂紋寬度普遍在5μm以上，難以滿足亞微米級精度的需求。
二、水導激光技術

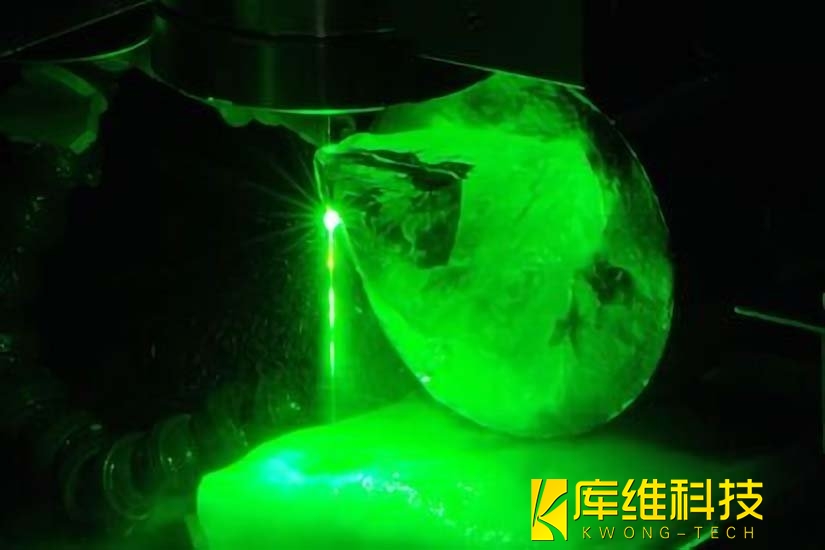

水導激光技術將激光與高速細水束結合，通過“激光在水束中全反射傳輸”的機制，實現了“冷加工”與“精準控熱”的雙重優勢：
-
??激光傳輸路徑的創新??：超純水束（直徑約50-200μm）在高壓力（5-20MPa）下形成“液體光纖”，激光通過全反射在水束內壁傳輸，避免了空氣介質的能量損耗，同時水束直接作用于加工區域。
-
??熱應力的動態平衡??：激光能量被材料吸收后，水束同步帶走90%以上的熱量，使加工區溫度始終低于玻璃軟化點（約1700℃），抑制熱應力積累；同時，水束的沖刷作用及時清除熔融碎屑，避免二次熱損傷。
-
??裂紋生長的物理抑制??：水束的機械沖擊力（僅0.1-1N）遠低于機械磨削的接觸力（數十牛），且水的潤滑作用降低了材料界面的應力集中，從源頭抑制微裂紋的萌生與擴展。
與傳統激光加工相比，水導激光的獨特優勢在于：
-
熱影響區縮小90%：水的高比熱容（4.18kJ/kg·K）可瞬間吸收激光能量，使加工區域溫度梯度從傳統方法的10?℃/mm降至10²℃/mm，有效抑制熱應力裂紋；
-
能量密度提升3倍：水流聚焦效應使激光束直徑縮小至20-50μm，能量密度達10?W/cm²量級，實現微米級切割精度；
-
清潔加工環境：水流實時沖刷碎屑，避免二次熔融，加工表面粗糙度Ra可低至0.05μm。
三、亞微米級裂紋控制的關鍵技術參數
-
??水束特性??：壓力與流速需匹配激光能量密度——高壓細水束（如10MPa、流速5m/s）可增強冷卻效率，同時避免水束發散導致的能量損失；噴嘴錐角（通常15-30°）則決定了激光傳輸的穩定性。
-
??激光參數??：采用短脈沖（納秒級）、高頻率（100-500kHz）激光，可降低單脈沖能量峰值，減少局部熱沖擊；波長選擇（如1064nm或532nm）需與玻璃吸收光譜匹配，提升能量利用率。
-
??工藝協同??：通過實時監測加工區的溫度場與應力場（如紅外熱像儀+壓電傳感器），動態調整水束與激光的相對速度（通常0.5-2mm/s），確保裂紋始終被抑制在亞微米尺度。
實驗證明，采用該技術加工K9光學玻璃時，表面裂紋寬度可控制在0.8μm以內，表面粗糙度Ra＜5nm，無需后續拋光即可滿足高精度光學元件的要求。
四、行業應用與數據驗證
在半導體領域，水導激光已實現6英寸碳化硅晶圓的亞微米級切割。對比傳統金剛石線鋸切割，其切縫寬度從150μm降至30μm，材料損耗率從12%降至3%，加工速度提升5倍。有企業數據顯示，采用水導激光切割N型單晶硅片，良品率從82%提升至97%，單片成本降低0.8元。
醫療領域，水導激光在內窺鏡鏡頭加工中表現突出。通過螺旋軌跡掃描，可在直徑2mm的球面鏡片上加工出周期性微結構（槽寬80μm、深50μm），表面粗糙度Ra=0.03μm，滿足ISO 13485醫療標準。
航空航天光學鏡頭加工中，可在ZK9玻璃表面加工深寬比20:1的微流道，表面粗糙度Ra≤0.5 μm。據實驗數據測算，采用該技術大概可使高端光學器件的制造成本降低30%-50%，同時將產品壽命提升2-3倍。
目前，水導激光已在光通信光纖連接器端面加工、微光學透鏡陣列制造、半導體晶圓玻璃層切割等場景中驗證其優勢。
