一、Nb-Si合金加工的技術(shù)挑戰(zhàn)與傳統(tǒng)工藝瓶頸

1、材料特性與加工難點(diǎn)

• ??熱影響區(qū)（HAZ）顯著??：激光能量集中引發(fā)局部熔融，形成厚度達(dá)100μm以上的重熔層；
• ??表面氧化嚴(yán)重??：加工過程中氧氣參與反應(yīng)，生成Nb?O?、SiO?等脆性氧化物（XRD檢測顯示氧化物相占比超30%）
• ??微裂紋與孔洞缺陷??：流體不穩(wěn)定性導(dǎo)致熔融物殘留，形成直徑5-50μm的微孔洞（SEM觀測孔隙率高達(dá)8%）。

2、工藝參數(shù)控制困境

• 低速加工（<1 mm/s）時(shí)，熱累積引發(fā)周期性條紋；
• 高速加工（>5 mm/s）則導(dǎo)致熔渣清除不徹底，粗糙度Ra值達(dá)6.35μm。

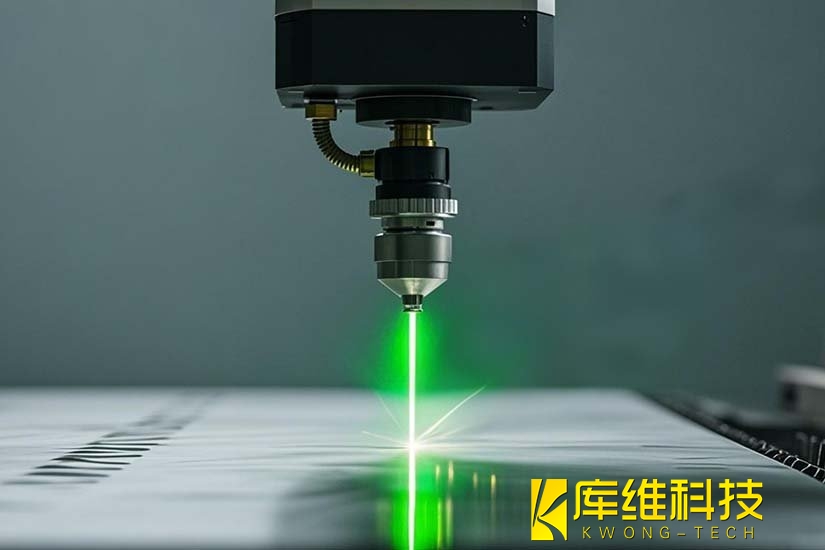

二、水導(dǎo)激光技術(shù)的革新機(jī)制

1、雙重協(xié)同作用原理

• ??動(dòng)態(tài)冷卻效應(yīng)??：水流以100-200 m/s速度沖刷加工區(qū)，將熱影響區(qū)厚度控制在50μm以內(nèi)；
• ??熔渣即時(shí)清除??：水射流動(dòng)壓（動(dòng)壓公式：P=½ρv²）形成湍流，沖刷效率提升400%。

2、能量傳輸優(yōu)化

• 激光在水射流內(nèi)全反射傳輸，能量密度均勻分布（平頂光束能量偏差<5%）；
• 柱狀光束直徑30-100μm，實(shí)現(xiàn)無錐度切割（錐度<0.1°）。

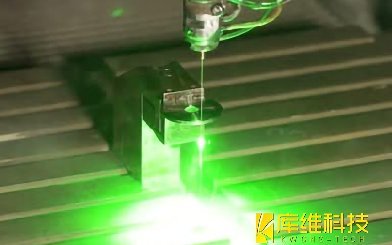

三、Nb-Si合金加工應(yīng)用實(shí)例與性能突破

1、微孔加工技術(shù)突破

• ??加工效率??：Φ1×3mm通孔加工時(shí)間僅20秒，效率較EDM提升8倍；
• ??尺寸精度??：入口/出口直徑差ΔD=10μm，圓度誤差<±0.005mm；
• ??表面完整性??：Ra=0.81μm，無微裂紋。

2、復(fù)雜結(jié)構(gòu)加工能力

• ??線寬控制??：0.17mm線寬保持穩(wěn)定，壁面粗糙度Ra=1.2μm；
• ??熱累積抑制??：XRD檢測顯示無氧化相生成。

四、技術(shù)優(yōu)勢對比分析

五、產(chǎn)業(yè)化應(yīng)用前景

1、航空發(fā)動(dòng)機(jī)升級

2、微電子封裝革新
