氧化鋁陶瓷憑借其高強度、優異的生物相容性及耐高溫特性，在航空航天、生物醫療和電子封裝等領域占據重要地位。但其固有的脆性和低加工性限制了復雜結構件的制造。傳統陶瓷-金屬連接技術（如釬焊、擴散焊）需高溫環境或高真空條件，且易引入脆性相，制約接頭性能。而??超短脈沖激光焊接??技術憑借其非線性吸收特性、低熱影響區和室溫操作優勢，為陶瓷-金屬異質連接提供了革新方案。本文系統研究了超短脈沖激光焊接技術在氧化鋁陶瓷與鈦合金異質材料連接中的應用。
一、技術原理與工藝優勢
1、超短脈沖激光的物理作用機制
超短脈沖激光（脈寬100fs~10ps，重復頻率0.5~10MHz）通過??多光子電離??和??雪崩電離??誘導陶瓷的非線性吸收，使能量在微米級區域瞬時沉積，形成局部熔池。這一過程避免了傳統焊接中陶瓷對長波長激光的低吸收問題，同時抑制了熱傳導導致的材料損傷。
2、梯度界面設計與缺陷控制
焊接過程中，鈦與氧化鋁在界面處形成??TiO?過渡層??（20-30μm），通過擴散反應實現冶金結合，避免了脆性金屬間化合物（如TiAl）的生成。實驗表明，激光功率19.52W、焊接速度0.8mm/s時，接頭完全熔透且無裂紋，彎曲強度達134.9MPa，接近基材強度的60%。
3、工藝參數優化策略
??激光功率??：功率低于18.84W時，能量不足導致未熔透；超過19.52W則引發過度蒸發，降低有效結合面積。
??熱輸入控制??：通過調節離焦量（-500μm~0μm）和脈沖頻率，平衡熔深與熱累積，減少孔隙率（<5%）。
二、實驗結果與分析
1、微觀結構表征

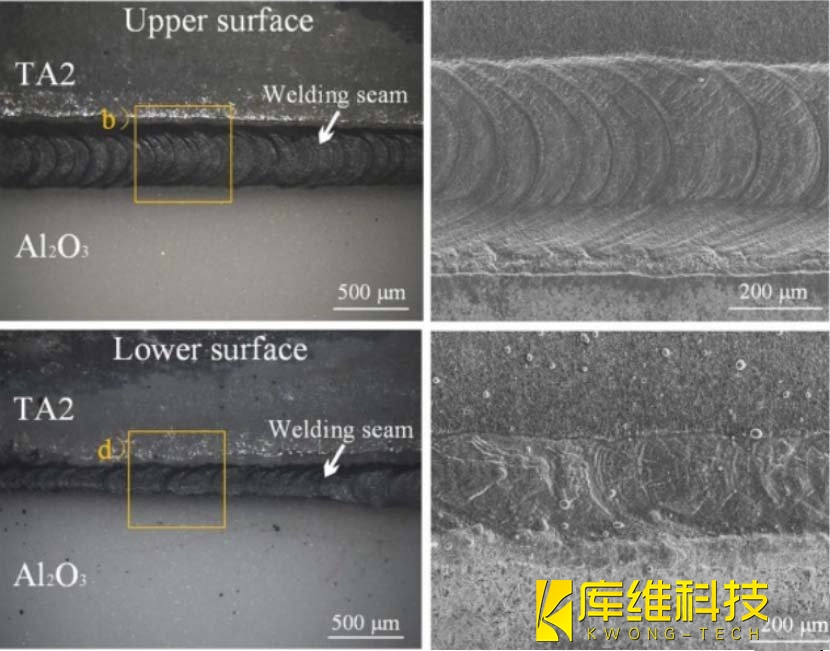

??表面形貌??：焊接頂面呈現規則波紋，背面因熔融金屬飛濺形成微凹區，表明熔池動態凝固過程。
??界面特征??：SEM與EDS分析顯示，界面處Ti、Al、O元素梯度分布，TiO?層促進應力緩沖，抑制裂紋萌生。
2、力學性能與斷裂機制
??彎曲強度??：19.52W時強度峰值（134.9MPa）源于晶粒細化和缺陷減少；過高功率（>19.52W）導致孔隙率上升，強度下降15%。
??斷裂模式??：脆性斷裂為主，但高功率試樣裂紋擴展路徑更曲折，能量吸收能力提升。
三、技術突破與應用場景
1、對比傳統工藝的優勢
2、潛在應用領域
??生物醫療??：氧化鋁-鈦復合骨科植入物，兼具陶瓷生物相容性與金屬力學性能。
??微電子封裝??：陶瓷基板與銅電極的高精度連接，適用于5G通信和新能源汽車功率模塊。
??航空航天??：耐高溫陶瓷-鈦結構件的輕量化制造，提升發動機部件耐熱性。
四、當前技術瓶頸
??大面積焊接??：超短脈沖激光能量密度限制，難以實現>50mm²區域的均勻焊接。
??異質材料匹配??：不同熱膨脹系數材料連接時的殘余應力控制仍需優化。
超短脈沖激光焊接技術為氧化鋁陶瓷與鈦的異質連接提供了高效、低損傷的解決方案。通過精確控制激光參數，可實現梯度界面設計與缺陷抑制，獲得高強度接頭。未來，隨著工藝優化與設備升級，該技術有望在高端制造領域實現規模化應用，推動陶瓷-金屬復合材料的創新發展。
